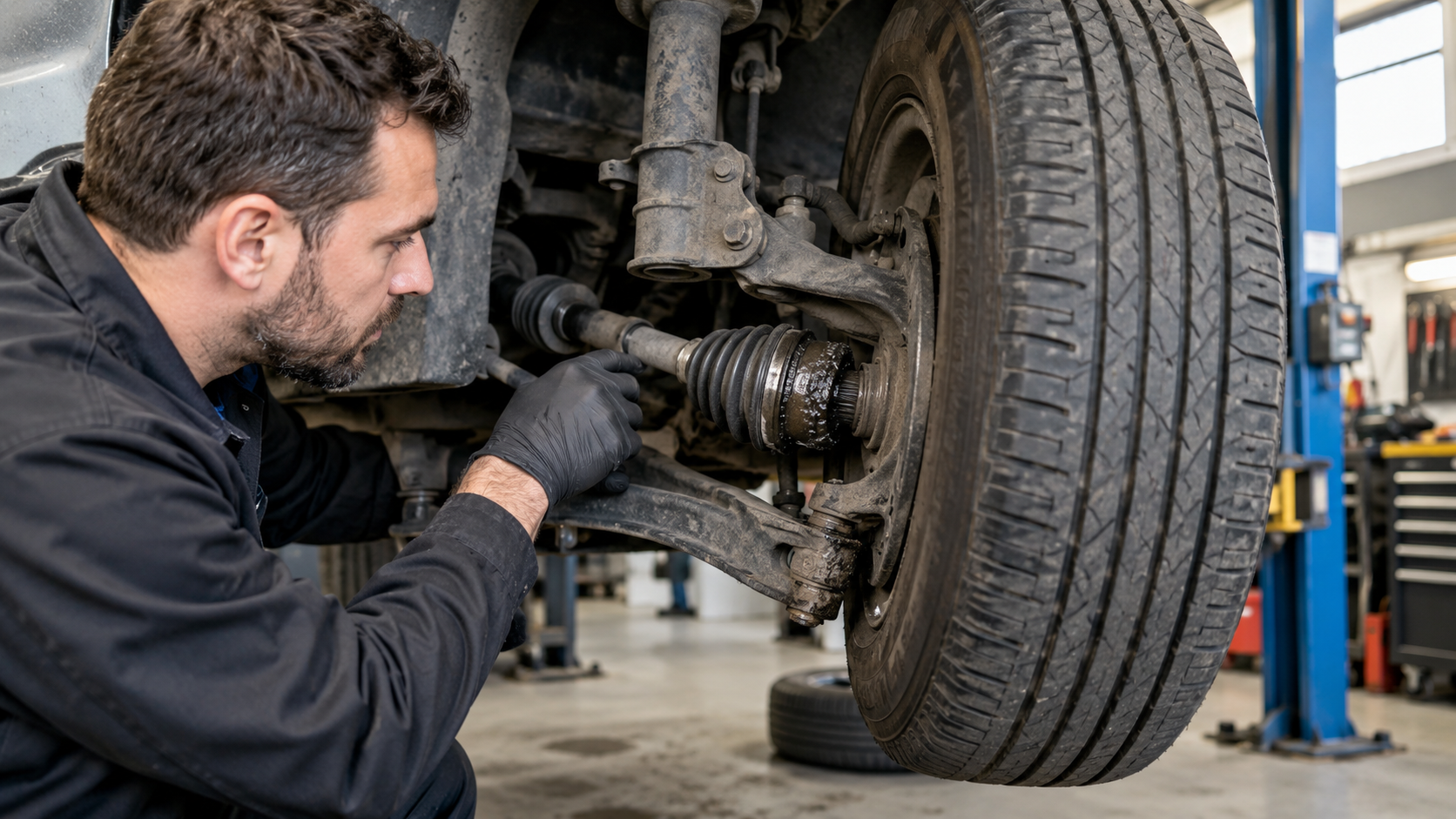

При повороте руля слышны щелчки или хруст: 9 причин и как понять, виноват ли ШРУС или приводной вал

Сначала звук появляется только в одной очень конкретной ситуации. Вы медленно выезжаете с парковки, почти до упора поворачиваете руль, слегка нажимаете на акселератор — и со стороны одного переднего колеса доносится ритмичное «щёлк-щёлк-щёлк-щёлк». Как только руль выпрямляется, звук исчезает. На трассе ничего не гудит, руль не вибрирует, и автомобиль кажется совершенно исправным.

Через несколько недель щелчки становятся громче. Теперь их слышно не только на парковке, но и при повороте на перекрёстке. Особенно заметно — если во время поворота немного сильнее нажать на газ.

В интернете диагноз обычно звучит почти единогласно: «ШРУСу конец».

ШРУС — это шарнир равных угловых скоростей. В разговорной речи его нередко называют «гранатой», и ритмичные щелчки при повороте действительно являются одним из самых классических признаков износа наружного ШРУСа.

Но слово «классический» вовсе не означает «единственно возможный».

Похожий звук может издавать шаровая опора. Рулевой наконечник. Верхняя опора стойки. Опорный подшипник. Ступичный подшипник обычно больше гудит, чем щёлкает, но при сильном износе способен создавать и другие звуки. Защитный щиток тормозного диска может касаться ротора. Между диском и щитком способен застрять камешек. А громкий одиночный удар при нажатии и отпускании газа может идти вовсе не от наружного ШРУСа, а от внутреннего шарнира, опоры двигателя или общего люфта в трансмиссии.

Есть ещё одна очень важная деталь, которую часто игнорируют: звук появляется только во время движения или его можно воспроизвести на месте, просто поворачивая руль?

ШРУС передаёт крутящий момент и вращается вместе с приводным валом. Если автомобиль стоит, а колёса не вращаются, повторяющийся хруст или щелчки только при повороте руля намного менее характерны для самого ШРУСа. Тогда гораздо интереснее становятся верхняя опора стойки, пружина, шаровые опоры, рулевые наконечники и рулевой механизм.

Поэтому это один из тех симптомов, которые можно диагностировать удивительно логично, если не называть все звуки одним словом.

Главный диагностический вопрос звучит не «это ШРУС?», а «в какой именно момент появляется звук — в повороте, при разгоне, отпускании газа, проезде неровностей или при повороте руля на месте?».

Что такое приводной вал и ШРУС?

В повседневной речи слова «привод», «полуось», «ШРУС», «граната» и «шарнир» иногда используют почти как синонимы, хотя технически это не одно и то же.

Приводной вал передаёт крутящий момент от коробки передач или дифференциала к колесу. На многих автомобилях с независимой подвеской на его концах установлены ШРУСы, позволяющие передавать момент даже тогда, когда угол колеса и положение подвески постоянно меняются.

У переднеприводного автомобиля каждый передний привод обычно имеет внутренний и наружный шарнир. На полноприводных машинах и автомобилях с независимой приводной задней подвеской ШРУСы могут использоваться и сзади.

GKN Automotive указывает, что внутренний ШРУС во многих конструкциях представляет собой так называемый plunge-шарнир — он допускает осевое перемещение, чтобы эффективная длина привода могла меняться при ходе подвески вверх и вниз. Наружный же шарнир на управляемой оси должен передавать крутящий момент под намного большим рабочим углом, потому что поворачивается вместе с колесом.

Именно эта разница объясняет, почему неисправности внутреннего и наружного ШРУСа часто проявляются по-разному.

Наружный и внутренний ШРУС — симптомы отличаются

1. Изношен наружный ШРУС — классический звук «щёлк-щёлк-щёлк»

Если назвать один симптом, который сильнее всего ассоциируется со ШРУСом, это будут именно ритмичные щелчки при повороте.

Наружный шарнир расположен возле колеса и на переднеприводном автомобиле при повороте работает под большим углом. Когда его внутренние рабочие поверхности изнашиваются, шарики и дорожки уже не передают нагрузку абсолютно плавно. Под крутящим моментом может появляться повторяющийся механический звук, частота которого растёт вместе со скоростью вращения колеса.

Поэтому типичная картина очень узнаваема: колёса повернуты, автомобиль движется медленно, акселератор немного нажат — и со стороны колеса раздаётся регулярное «щёлк-щёлк-щёлк».

Чем больше рабочий угол шарнира и нагрузка, тем громче может становиться звук.

В технических материалах TrakMotive повторяющиеся щелчки или хлопки во время поворота прямо связываются с изношенным или повреждённым наружным ШРУСом.

Но превращать это в абсолютное правило всё же не стоит. Перед заказом деталей нужно проверить пыльник, оценить люфт и осмотреть окружающие элементы подвески, чтобы убедиться, что звук действительно идёт от шарнира.

Можно ли по направлению поворота понять, какая сторона неисправна?

В интернете часто встречается простая формула: щёлкает при повороте влево — виновата правая сторона; при повороте вправо — левая. На практике распределение нагрузки, геометрия привода, конструкция подвески и распространение звука по кузову могут сделать картину менее однозначной.

Поэтому направление поворота — полезная подсказка, но не достаточное основание сразу заказывать приводной вал конкретной стороны.

2. Порван пыльник ШРУСа — момент, когда шарнир ещё можно спасти

Рабочие поверхности ШРУСа находятся в специальной смазке и защищены гибким резиновым или термопластичным пыльником. Эта внешне простая деталь выполняет две критически важные задачи: удерживает смазку внутри и не пускает внутрь воду, песок, пыль и дорожную соль.

GKN Automotive отмечает, что система герметизации имеет большое значение для общего срока службы приводного узла.

Пыльник постоянно сгибается. Наружный пыльник дополнительно сильно деформируется при каждом повороте колеса. Со временем материал стареет и трескается, а иногда его повреждают камни, неправильный монтаж или другое механическое воздействие.

Когда пыльник рвётся, центробежная сила начинает разбрасывать смазку по арке, стойке, подвеске и внутренней поверхности диска. Одновременно внутрь шарнира начинают попадать вода и абразивная грязь.

Именно здесь появляется большая разница в стоимости ремонта.

Если повреждение обнаружили рано, ШРУС ещё не шумит, выраженного люфта нет, а его рабочие поверхности не повреждены, во многих случаях можно тщательно очистить шарнир, заложить правильную смазку и установить новый пыльник.

Если же он месяцами ездил почти без смазки, был заполнен грязью и теперь громко щёлкает в поворотах, новый пыльник уже не восстановит изношенные металлические поверхности.

Пыльник ШРУСа стоит недорого по сравнению со всем приводом — но только если его повреждение заметили до того, как разрушился сам шарнир.

3. Изношен внутренний ШРУС — чаще вибрирует, чем щёлкает в повороте

Здесь начинается одно из самых полезных различий в диагностике.

Внутренний ШРУС расположен ближе к коробке передач или дифференциалу. Во многих переднеприводных конструкциях это осевой plunge-шарнир, который компенсирует изменение эффективной длины привода при ходе подвески.

Когда в нём появляется износ, намного более характерным симптомом становится тряска или вибрация именно в момент передачи значительного крутящего момента.

Например, на 70 км/ч автомобиль катится совершенно плавно. Затем вы нажимаете на газ, чтобы ускориться до 100 км/ч, и по кузову начинается заметная вибрация. Как только акселератор отпускается, она почти исчезает.

Это совсем не та картина, которую обычно создаёт несбалансированное колесо, где вибрация сильнее связана с определённым диапазоном скорости, а не с тем, насколько сильно двигатель сейчас тянет.

TrakMotive отмечает, что люфт ШРУСов способен вызывать вибрацию под нагрузкой, причём особенно внимательно стоит оценивать внутренний plunge-шарнир. Похожую вибрацию могут создавать также опорный подшипник промежуточного вала и опоры двигателя.

Поэтому при диагностике внутреннего ШРУСа главный вопрос звучит так: вибрация зависит от скорости или от нагрузки?

Если автомобиль при разгоне именно дёргается, проваливается по тяге или теряет мощность, нужно помнить и о моторных и трансмиссионных причинах. Подробнее о них читайте «Автомобиль дёргается при разгоне: как понять, виноваты свечи, катушки, форсунки, турбина или коробка передач?».

4. Промежуточный вал, его подшипник или соединение

Не во всех переднеприводных конструкциях от коробки к колёсам идут просто два одинаковых коротких привода. На некоторых автомобилях с одной стороны используется промежуточный вал и его опорный подшипник.

Если подшипник, соединение или шлицы этого узла изнашиваются, могут появляться стуки, вибрация или ощущение люфта, которое очень легко ошибочно приписать самому приводному валу.

Особенно интересно это становится тогда, когда вибрация появляется при разгоне или щелчок возникает при смене нагрузки, а наружный ШРУС в поворотах остаётся тихим.

В технических материалах TrakMotive подшипник промежуточного вала отдельно упоминается как возможный источник вибрации и шума, который легко спутать с неисправностью ШРУСа.

Поэтому иногда менять весь приводной вал не нужно. Сначала нужно найти конкретный узел, в котором появился люфт.

5. Ступичный подшипник — чаще гудит и рычит, чем ритмично щёлкает

Ступичный подшипник — один из самых частых «двойников» ШРУСа, но главным образом тогда, когда водитель слишком общо описывает любой звук в районе колеса.

Изношенный подшипник обычно создаёт гул, рычание или равномерный низкий шум, который меняется вместе со скоростью автомобиля. Звук может меняться и в поворотах, потому что меняется нагрузка на подшипник.

MOOG относит к признакам изношенного ступичного подшипника гул, рычание или рокот, усиливающийся с ростом скорости или меняющийся в поворотах, а также вибрацию, люфт и в некоторых случаях проблемы системы ABS.

Это заметно отличается от ритмичного «щёлк-щёлк-щёлк» наружного ШРУСа при большом угле поворота и под тягой.

Однако звук по кузову распространяется обманчиво. Водителю кажется, что гудит правое переднее колесо, а в сервисе выясняется, что виноват левый или даже задний подшипник.

Поэтому принцип «повернул влево — стало громче, значит, точно правая сторона» не стоит воспринимать как абсолютный диагноз.

Подробнее о ступичных подшипниках и других шумах ходовой части читайте «Автомобиль стучит, гудит или плавает по дороге: как отличить амортизаторы, втулки, шаровые опоры, рулевые наконечники и ступичные подшипники?».

6. Шаровая опора или рулевой наконечник тоже могут стучать в повороте

Передняя подвеска и рулевой механизм одновременно движутся в нескольких направлениях. Шаровая опора позволяет поворотному кулаку работать вместе с подвеской и рулевым управлением, а рулевой наконечник передаёт движение рейки к колесу.

Если в одном из этих соединений появляется большой люфт, звук может быть коротким стуком или щелчком, особенно при смене нагрузки, повороте руля или проезде неровности.

MOOG относит к возможным признакам изношенной шаровой опоры стук или скрип, менее точное рулевое управление и неравномерный износ шин.

Здесь есть одно полезное различие: ШРУС часто создаёт повторяющийся ритмичный звук при каждом обороте колеса, тогда как шаровая опора или рулевой шарнир чаще дают отдельный стук, хруст или скрип в конкретный момент движения подвески или рулевого механизма.

Кроме того, большой люфт шаровой опоры — уже вопрос безопасности, а не просто неприятный шум. Поэтому стук вместе с люфтом руля, неустойчивостью автомобиля или необычным износом шин нельзя игнорировать.

7. Верхняя опора стойки или опорный подшипник — особенно если хрустит на месте

На многих передних подвесках типа MacPherson стойка поворачивается вместе с управляемым колесом. В верхней опоре находятся элементы, позволяющие этому движению происходить плавно.

Если опорный подшипник начинает подклинивать, пружина при повороте руля может скручиваться, а затем резко освобождаться. Водитель слышит хруст, щелчок или хлопок и иногда ощущает лёгкий удар в руле.

Это создаёт очень полезное отличие от классического ШРУСа: такой звук может появляться даже тогда, когда автомобиль полностью стоит, а водитель просто поворачивает руль из стороны в сторону.

В этот момент ШРУС не вращается так, как во время движения, поэтому повторяющийся хруст на месте намного сильнее переводит внимание на элементы подвески и рулевого управления.

8. Тормозной щиток, камешек или другая деталь тормозного механизма

Не каждый металлический щелчок возле колеса означает дорогой ремонт привода.

За тормозным диском находится тонкий защитный щиток. После удара, предыдущего ремонта или из-за коррозии он может слегка погнуться и начать касаться диска только в определённом положении колеса или руля.

Между диском и щитком способен попасть маленький камень. Тогда появляется скребущий, стрекочущий или периодический металлический звук, который иногда меняется в повороте.

Неправильно закреплённая деталь тормозного механизма тоже может стучать при смене направления движения или торможении.

Особенно ценная информация — если звук появился сразу после ремонта тормозов, ступичного подшипника, привода или подвески. Это не доказывает монтажную ошибку, но сервису обязательно нужно знать о таком совпадении по времени.

9. Опора двигателя/коробки или люфт трансмиссии — один «клак», а не серия щелчков

Иногда водитель говорит: «Привод щёлкает», хотя на самом деле звук возникает всего один раз — в момент нажатия газа, отпускания педали или переключения с R на D.

Это уже другой симптом.

Большой люфт внутреннего ШРУСа действительно может создавать такой удар, но нужно оценить и опоры двигателя и коробки, люфт дифференциала и других соединений трансмиссии.

Если опора двигателя сильно размягчилась или порвана, силовой агрегат при смене крутящего момента может перемещаться больше, чем должен, и создавать заметный удар. При этом меняется рабочий угол приводного вала, что в некоторых конструкциях способно усилить уже существующую вибрацию внутреннего ШРУСа.

Поэтому одиночный «клак» при смене нагрузки и ритмичное «щёлк-щёлк-щёлк» во время движения по дуге — это совершенно разные диагностические истории.

Почему наружный ШРУС щёлкает именно в повороте?

При движении прямо наружный ШРУС обычно работает под сравнительно небольшим углом. Когда руль поворачивается, этот угол увеличивается. Если внутренние дорожки уже изношены, шарики начинают сильнее нагружаться именно в тех зонах, где износ проявляется заметнее всего.

Поэтому ШРУС способен очень долго быть совершенно тихим на трассе, но громко щёлкать при маневрировании на парковке.

Это также объясняет, почему звук часто становится громче, если немного ускоряться в повороте. К большому углу добавляется более высокий крутящий момент.

Почему ШРУС вообще изнашивается?

При нормальных условиях эксплуатации ШРУС способен служить очень долго. Один из его главных врагов — не сам пробег, а потеря смазки и загрязнение.

Пыльник рвётся. Смазка вылетает наружу. Внутрь попадают песок, вода и дорожная грязь. Металлические поверхности, которые должны работать в толстом слое смазки, начинают контактировать с абразивным загрязнением.

NAPA указывает, что после повреждения пыльника сначала теряется смазка, затем внутрь попадают влага и грязь, резко ускоряя износ. TrakMotive также отмечает, что износ рабочих поверхностей ШРУСа часто связан именно с потерей смазки из-за дефекта пыльника или попаданием загрязнений внутрь.

Повредить ШРУС могут и очень агрессивная эксплуатация, изменённая геометрия подвески, неподходящий приводной вал, неправильный монтаж или другие условия, заставляющие привод работать вне предусмотренного диапазона углов и осевого перемещения.

Можно заменить только ШРУС или нужен весь приводной вал?

Одного ответа для всех автомобилей нет.

Для некоторых моделей отдельно доступны качественные наружные или внутренние ШРУСы, комплекты пыльников и необходимый крепёж. В других случаях экономически выгоднее или технически проще заменить весь привод в сборе.

Решение зависит от доступности деталей, состояния самого вала, стоимости работы, состояния второго пыльника, люфта во втором шарнире и качества доступных запчастей.

Если повреждён только недавно треснувший пыльник, а сам ШРУС находится в отличном состоянии, замена всего привода может быть лишней.

Если же шарнир уже громко щёлкает, простая установка нового пыльника и свежей смазки обычно не восстановит изношенные рабочие поверхности.

Можно просто добавить больше смазки?

Если сам шарнир ещё не повреждён, а проблема заключается в своевременно обнаруженном пыльнике, правильный ремонт может включать удаление старой загрязнённой смазки, очистку и осмотр шарнира, заполнение его подходящей смазкой и установку нового пыльника.

Но «закачать немного смазки через трещину» — совсем не то же самое.

Если пыльник открыт, проблема уже не только в количестве смазки. Узел потерял герметичность и продолжает набирать воду и грязь.

А если ШРУС уже щёлкает из-за изношенных дорожек, даже идеальная свежая смазка не способна вернуть на место отсутствующий металл.

Означает ли вибрация на 100 км/ч неисправный привод?

Не обязательно — и довольно часто нет.

Если вибрация появляется в определённом диапазоне скорости, например 90–110 км/ч, и остаётся почти одинаковой независимо от того, разгоняетесь вы, катитесь накатом или немного отпускаете газ, намного более типичные причины — дисбаланс колёс, деформированная шина или погнутый диск.

TrakMotive отдельно отмечает, что вибрация, которая просто усиливается вместе со скоростью автомобиля, редко вызвана ШРУСом; намного чаще нужно смотреть на шины и колёса.

ШРУС становится намного интереснее, если вибрация тесно связана именно с крутящим моментом: нажали газ — трясёт; отпустили — вибрация заметно уменьшилась.

Подробнее о вибрациях на определённой скорости читайте «Руль вибрирует на скорости 90–120 км/ч: как отличить проблему шин, дисков, балансировки, тормозов и подвески?».

Что можно проверить самостоятельно без разборки автомобиля?

Стоит ли специально ездить кругами, чтобы проверить ШРУС?

В сервисах наружный ШРУС часто проверяют низкоскоростными манёврами с повёрнутыми колёсами, слушая, как меняется звук под небольшой нагрузкой.

Но превращать это в агрессивный «тест» на обычной парковке с полностью вывернутым рулём и большим газом не нужно.

Если шарнир уже сильно изношен, дополнительная нагрузка ему совершенно не помогает. Кроме того, безопасная диагностика намного важнее, чем добиться максимально громкого щелчка.

Если симптом нужно повторить, делайте это только на очень малой скорости в безопасном пустом месте — или позвольте выполнить тест сервису.

Можно ли ездить с щёлкающим ШРУСом?

Честной формулы вроде «ещё 5000 км точно можно» не существует.

Щелчки означают, что на рабочих поверхностях шарнира уже есть износ или повреждение. Он может продолжать работать какое-то время, но скорость развития неисправности зависит от степени износа, состояния смазки, количества загрязнений, стиля езды, нагрузки и конструкции конкретного узла.

При полном разрушении ШРУСа или приводного вала автомобиль может перестать передавать крутящий момент на соответствующее ведущее колесо и стать неходовым. В некоторых случаях разрушенный узел способен повредить и соседние детали.

Поэтому тихий начальный щелчок — не то же самое, что отказ тормозов или потеря колеса, но откладывать проблему до следующего техосмотра через полгода тоже не стоит.

Когда поездку лучше прекратить?

Особенно важно не называть любой шум неисправностью ШРУСа. Если настоящая причина — сильно изношенная шаровая опора или ступичный подшипник, риск для безопасности может быть другим и гораздо более срочным.

Как правильно диагностируют щелчки в районе привода в сервисе?

Хороший сервис начинает с описания водителя.

Щёлкает только в повороте? В какую сторону? Только под газом? Есть ли звук накатом? Вибрация появляется только при разгоне? Можно ли воспроизвести хруст на стоящем автомобиле при повороте руля? Есть ли смазка на внутренней стороне колеса?

Затем симптом безопасно пытаются воспроизвести в дорожном тесте.

На подъёмнике осматривают наружный и внутренний пыльники, хомуты, следы потери смазки и механические повреждения. Оценивают люфт ШРУСов, но одновременно проверяют ступичный подшипник, шаровые опоры, рулевые соединения, верхние опоры стоек и соседние узлы.

Если жалоба связана с вибрацией при разгоне, стоит отдельно проверить внутренние ШРУСы, опорный подшипник промежуточного вала и опоры двигателя/коробки.

Если проблема возникла сразу после замены привода, нужно оценить соответствие и качество новой детали, длину вала, шлицы, моменты затяжки и правильность монтажа.

Это намного надёжнее, чем после первого щелчка автоматически заказывать «гранату».

Мини-тест: какой узел кажется наиболее вероятным?

Мифы и правда

Часто задаваемые вопросы

Вывод

Ритмичные щелчки в повороте — один из тех автомобильных симптомов, где народная гаражная диагностика удивительно часто сразу попадает в правильное направление.

Да — если автомобиль движется, колёса сильно повернуты, на привод передаётся крутящий момент, а со стороны колеса регулярно слышно «щёлк-щёлк-щёлк», наружный ШРУС действительно является одним из первых узлов, которые стоит проверить.

Но правильная диагностика начинается именно после этого вывода, а не заканчивается им.

Наружный и внутренний ШРУС выполняют разную работу и поэтому по-разному сообщают о своём износе. Наружный обычно щёлкает при большом угле поворота. Внутренний чаще проявляет себя вибрацией под нагрузкой или стуком при смене крутящего момента.

Если автомобиль просто гудит всё сильнее с ростом скорости, интереснее становится ступичный подшипник. Если хрустит на месте при простом повороте руля, внимание смещается к верхней опоре стойки, пружине, шаровой опоре и рулевым соединениям. Если слышен один удар при переключении с R на D, нужно искать люфт трансмиссии и проверять опоры силового агрегата.

Очень важно также смотреть на состояние пыльника.

На самом деле это часто самый выгодный момент во всей жизни ШРУСа. Если вы заметили трещину или смазку на внутренней стороне колеса, но шарнир ещё не щёлкает, проблему, возможно, обнаружили достаточно рано, чтобы сохранить более дорогой узел.

Если этот этап проигнорировать, смазка выходит наружу, а внутрь попадают вода, пыль и песок. Рабочие поверхности начинают изнашиваться, и через некоторое время появляется знакомое щёлканье.

На этом этапе новый пыльник уже не является машиной времени. Он может снова герметизировать узел, но не способен вернуть металл, который уже износился.

Поэтому одна из самых дешёвых деталей привода иногда оказывается самой важной — вовремя замеченный и заменённый пыльник.

И ещё один важный принцип: не стоит ждать, пока щелчки превратятся в тяжёлые удары. Не существует универсального числа километров, которое изношенный ШРУС гарантированно ещё выдержит. Один может шуметь долго, другой после потери смазки и загрязнения разрушится значительно быстрее.

При лёгком симптоме автомобиль обычно не нужно бросать на обочине после первого тихого щелчка, но диагностику лучше не откладывать. Чем раньше найден точный источник звука, тем выше шанс избежать как более дорогой цепочки ремонта, так и ситуации, когда автомобиль уже не сможет продолжить путь.

Поэтому в следующий раз, услышав на парковке «щёлк-щёлк-щёлк», слушайте не только сам звук. Обратите внимание на угол руля. Нажата ли педаль газа? Повторяется ли звук вместе с вращением колеса? Исчезает ли он при движении прямо? Возникает ли вибрация только под нагрузкой? Есть ли смазка на внутренней стороне колеса?

Эти несколько деталей часто рассказывают о неисправности намного больше, чем одно слово «хрустит».

Короткий вывод для водителя: ритмичные щелчки в медленном повороте под газом часто указывают на наружный ШРУС. Вибрация, которая появляется именно при разгоне и в значительной степени исчезает после отпускания газа, заставляет внимательнее проверить внутренний ШРУС, подшипник промежуточного вала и опоры силового агрегата. Гул, усиливающийся вместе со скоростью, больше характерен для ступичного подшипника, а хруст на стоящем автомобиле при простом повороте руля — для верхней опоры стойки, пружины или рулевых и подвесочных соединений. Если на внутренней стороне колеса видна смазка ШРУСа, не откладывайте проверку пыльника: до появления щелчков шарнир ещё можно успеть спасти. Если ШРУС уже громко щёлкает, свежая смазка изношенный металл не восстановит. Быстро усиливающийся шум, сильная вибрация, большой люфт или потеря привода — уже причины прекратить движение.
